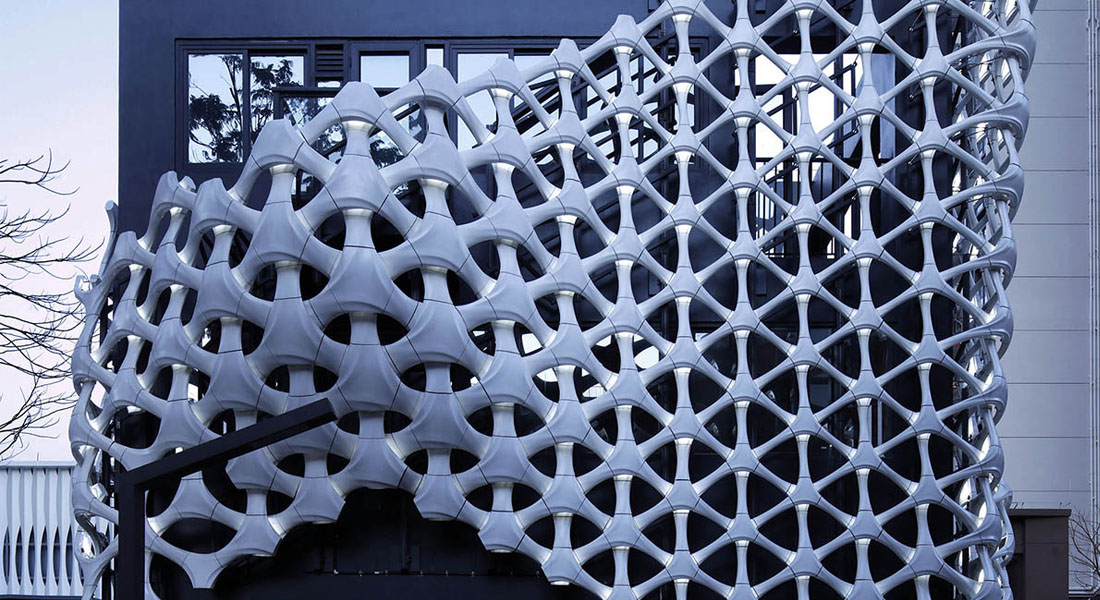

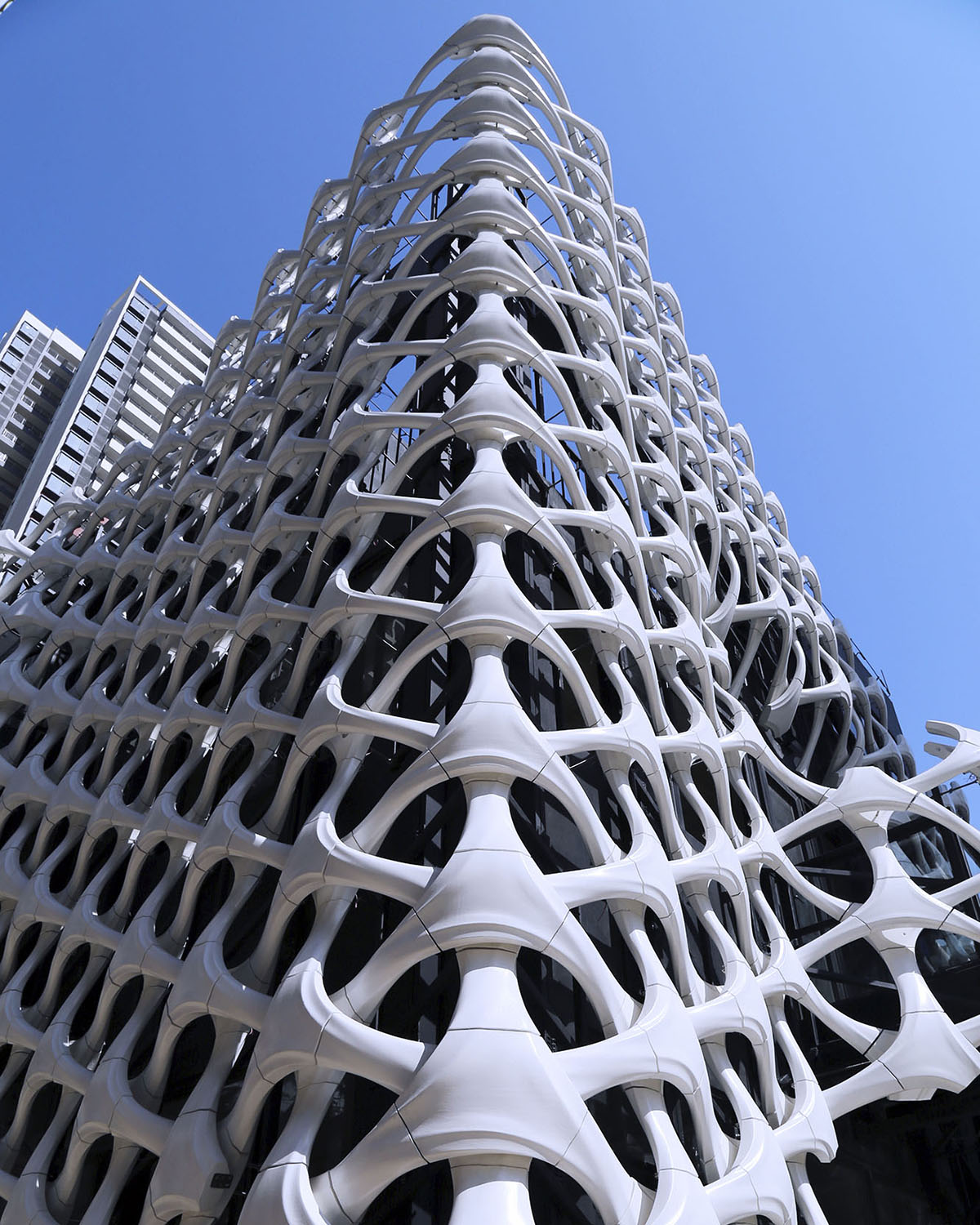

Arachne é um sistema de fachada concluído em 2017 que foi projetado por Lei Yu e Yanxin Wang em 2015. A fachada usa impressão 3D para realizar as partes componentes de plástico PLA e a composição como um todo. Arachne como uma fachada independente cobre 308 metros quadrados, é composta por 2218 componentes impressos em 3D e totaliza 5 toneladas de material plástico.
A articulação conceitual representa um avanço no design de fachadas, que transforma componentes produzidos em massa em um revestimento padronizado. Tal projeto só pode ser imaginado por meio de estratégias digitais de modelagem, fabricação e design generativo.
Ao entender os pontos fortes da impressora 3D, os componentes de intertravamento podem ser imaginados para funcionar dentro dos parâmetros designados durante a fabricação. O processo de modelagem começou com a escala digital e, em seguida, a fabricação para testar as entregas definidas pelas dimensões básicas.
Estritamente falando, é uma “forma de malha” extra enrolada no topo do invólucro existente. Um objetivo sólido foi alcançado com sucesso em todo o processo: uma disciplina de controle de qualidade contínuo desde a fase inicial do projeto até a construção final em termos de design e fabricação digital.
Um modelo paramétrico é centralizado principalmente por dois fatores: o primeiro é alimentar com dados uma fazenda de impressão 3D organizada por mais de 40 impressoras 3D FDM como uma forma eficaz de concluir uma tarefa que consumiu 5 toneladas de plástico em 5 meses.
A outra é instruir mais de dois mil componentes, que estão em formas diferentes, mas muito semelhantes entre si, para posições designadas dentro de uma tolerância exigida. Beneficiado por esse pipeline orientado a dados, todo o projeto foi desenvolvido adequadamente em todas as etapas principais e completo na construção final.
Arachne é um projeto premiado: Golden Awards em 2018, Design Award Competition em Milão e Prêmios selecionados pelo júri em 2018 da Architizer na categoria Design e Tecnologia.

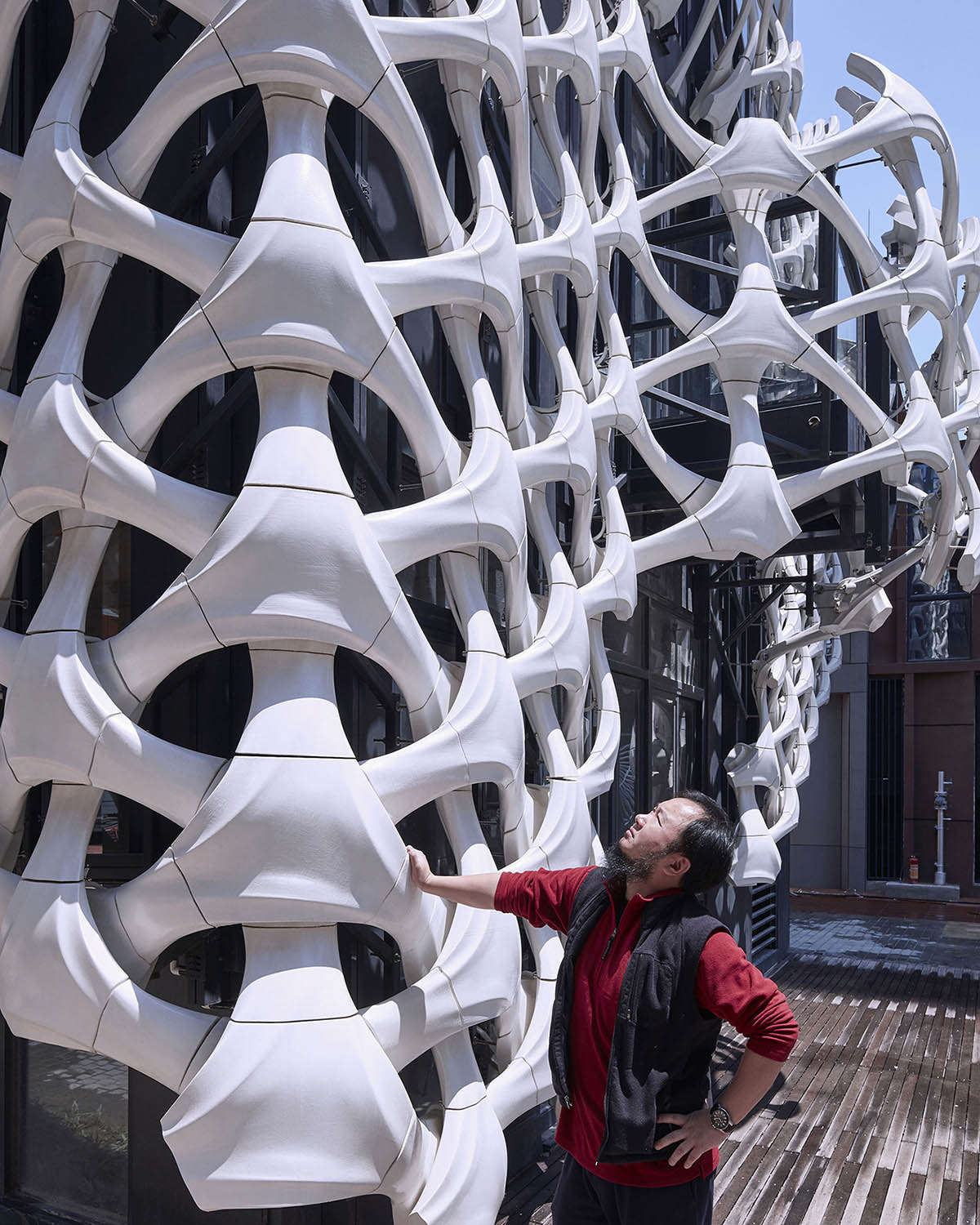

Detalhe dos componentes impressos em 3D

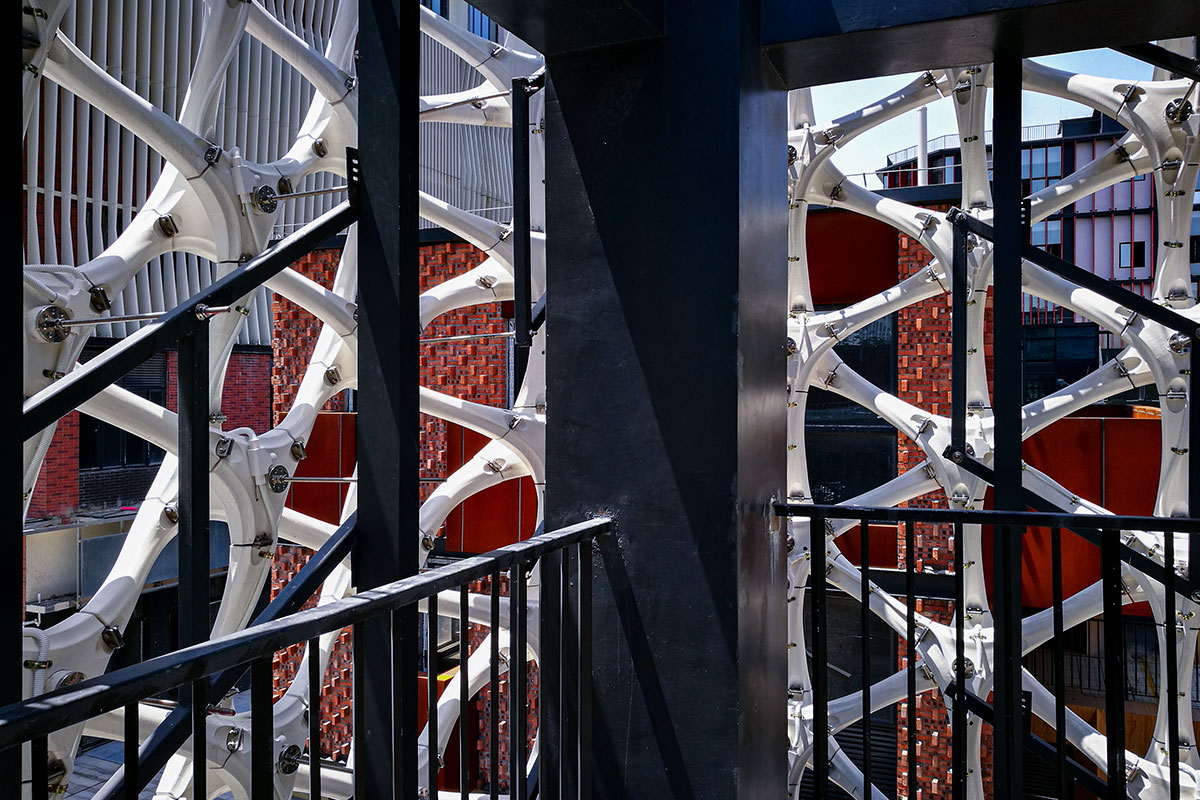

vista interna

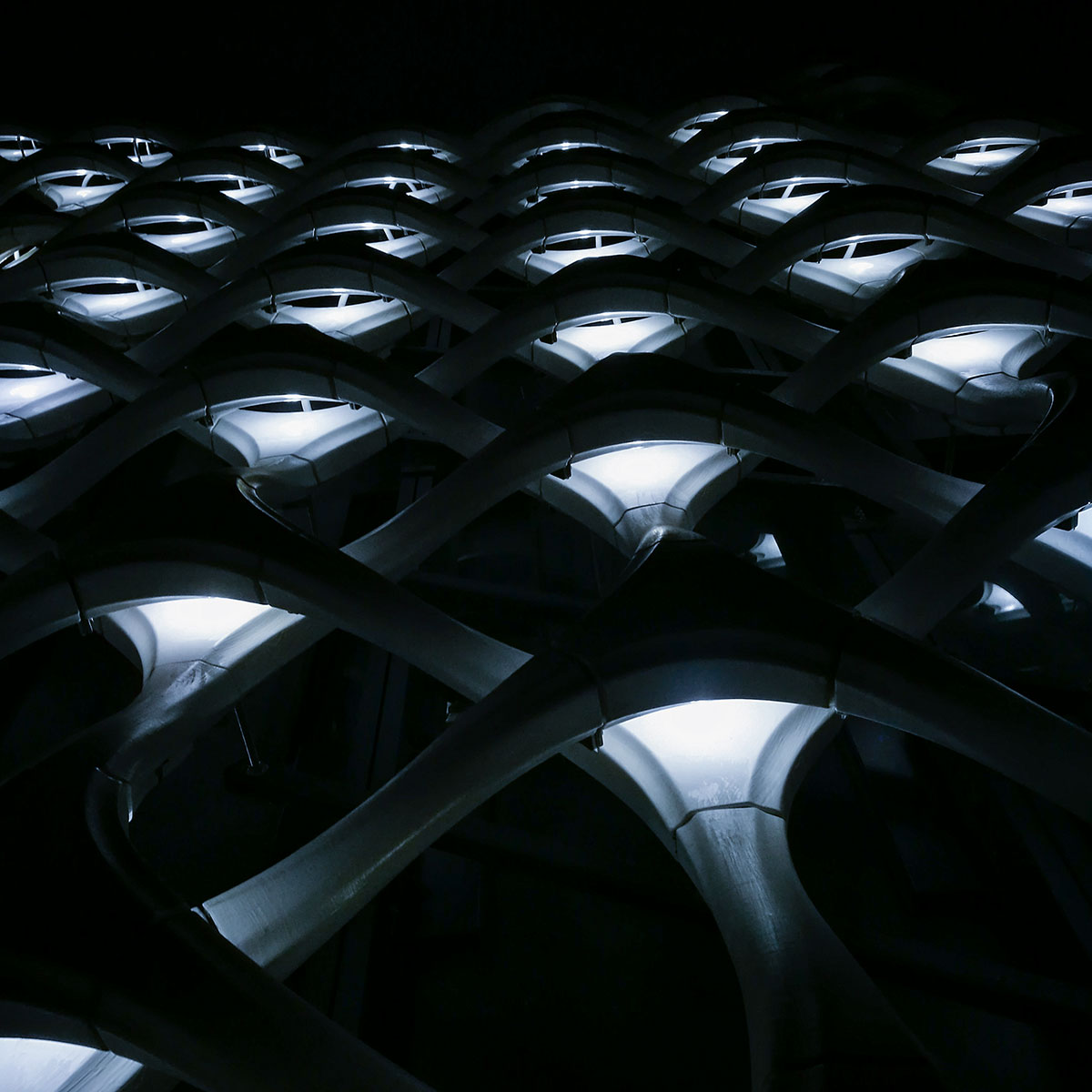

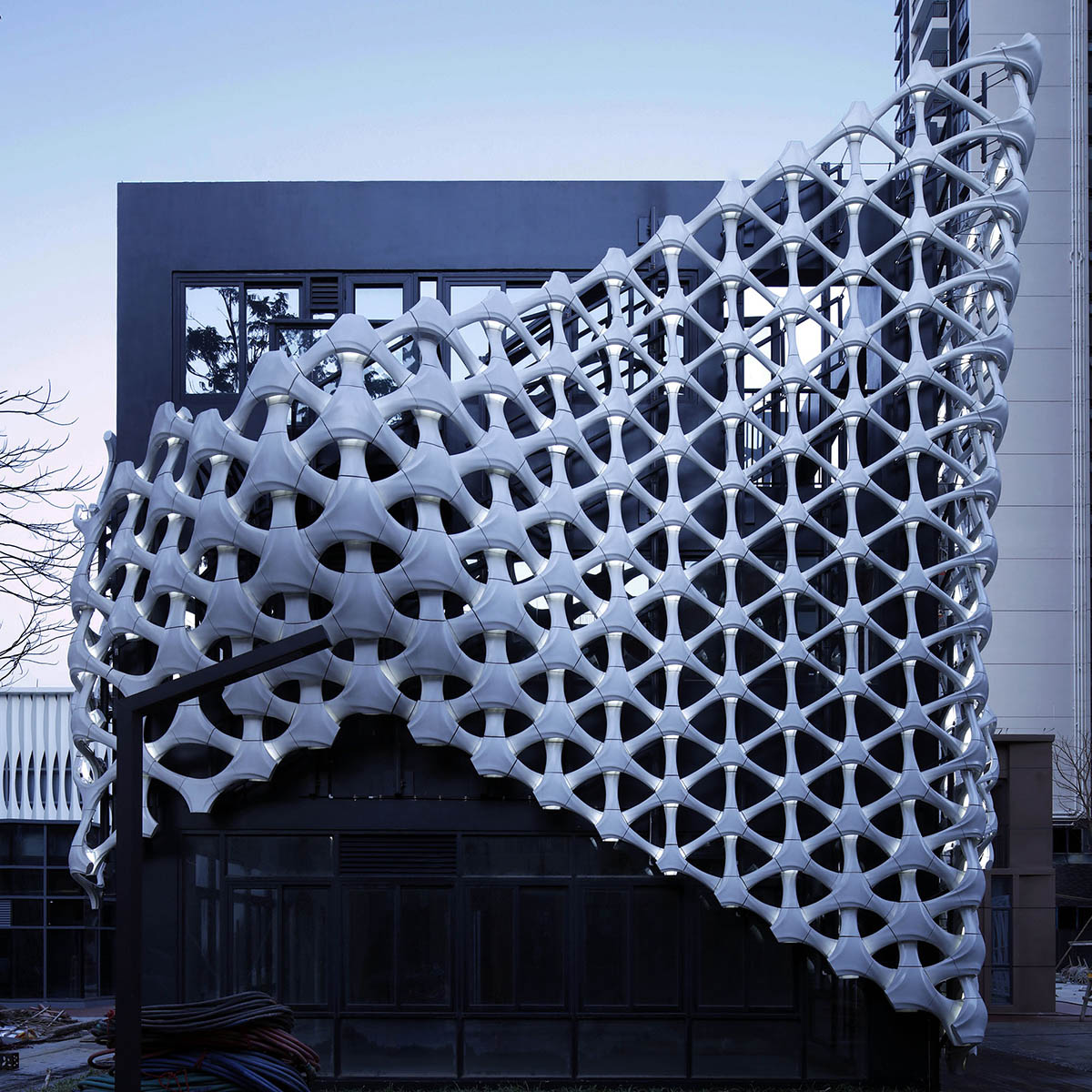

Visão noturna

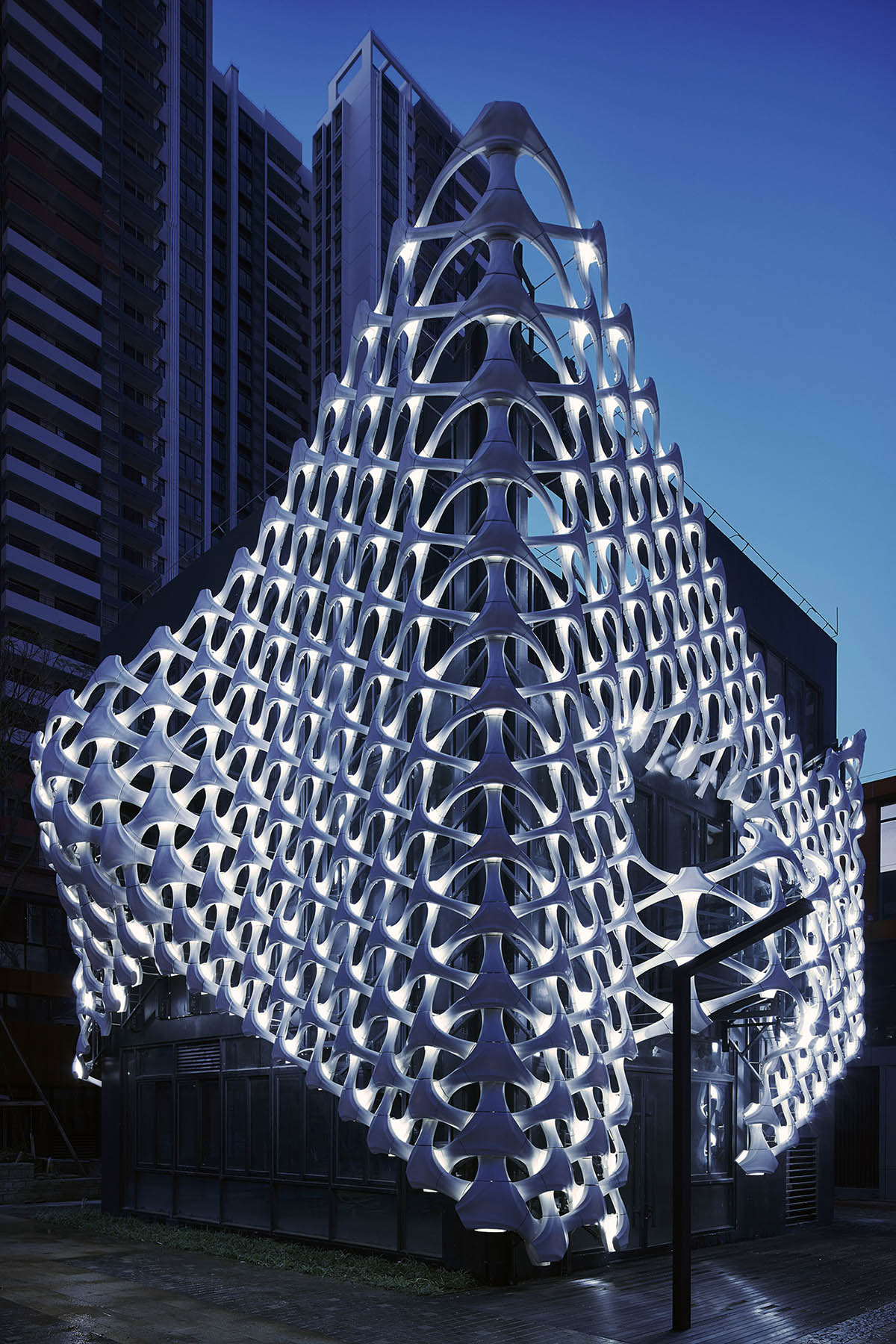

Fachada à noite

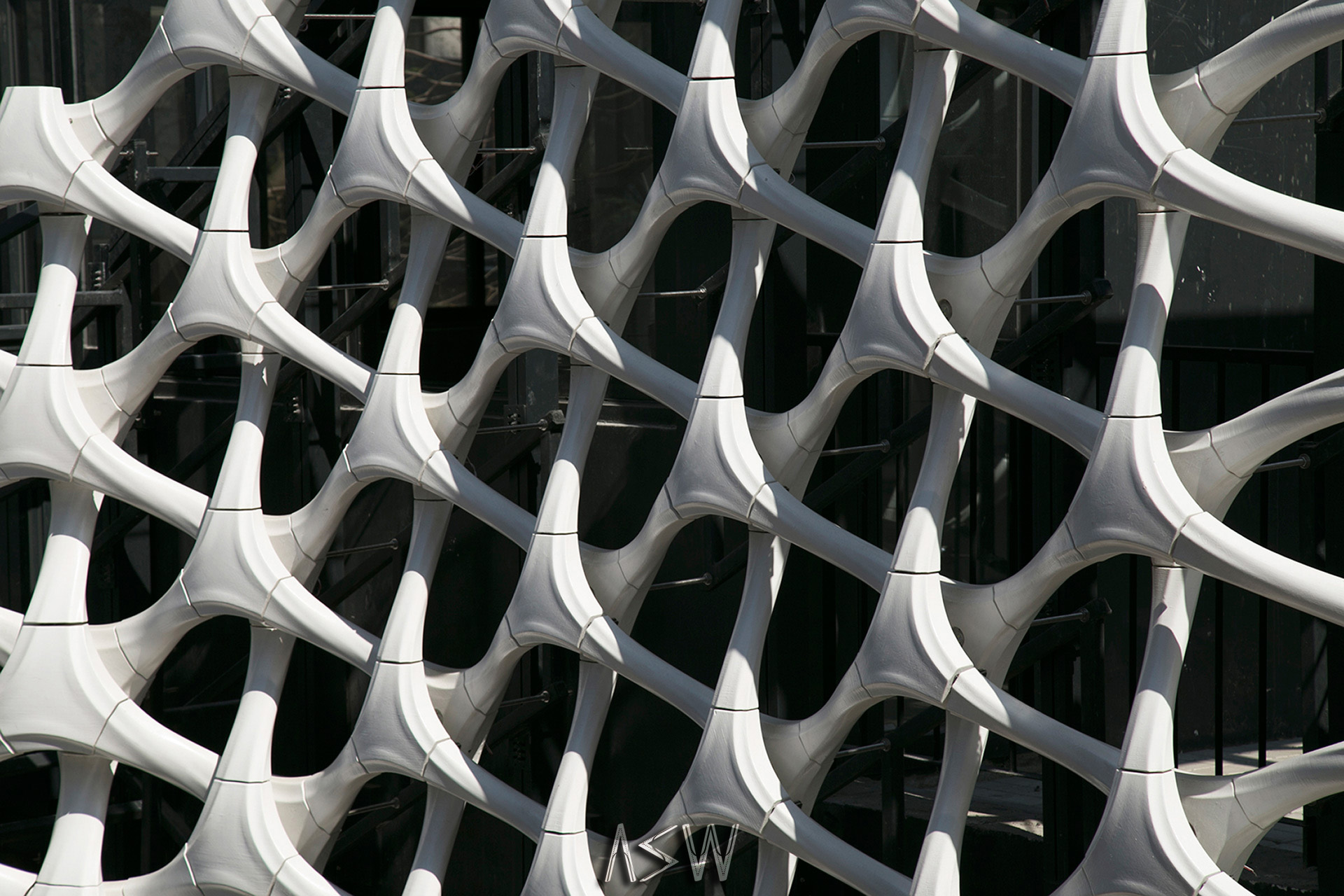

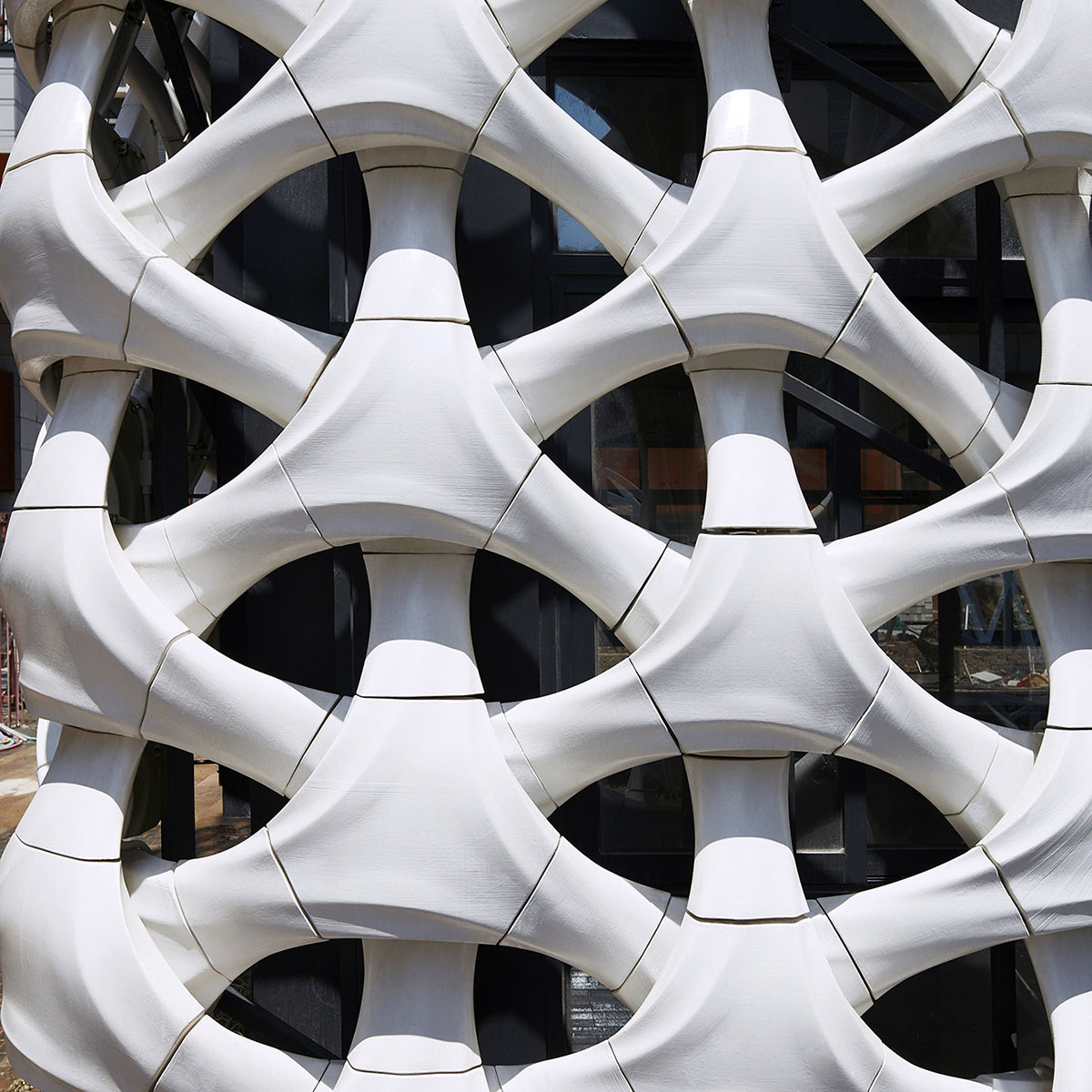

Detalhe – componentes entrelaçados

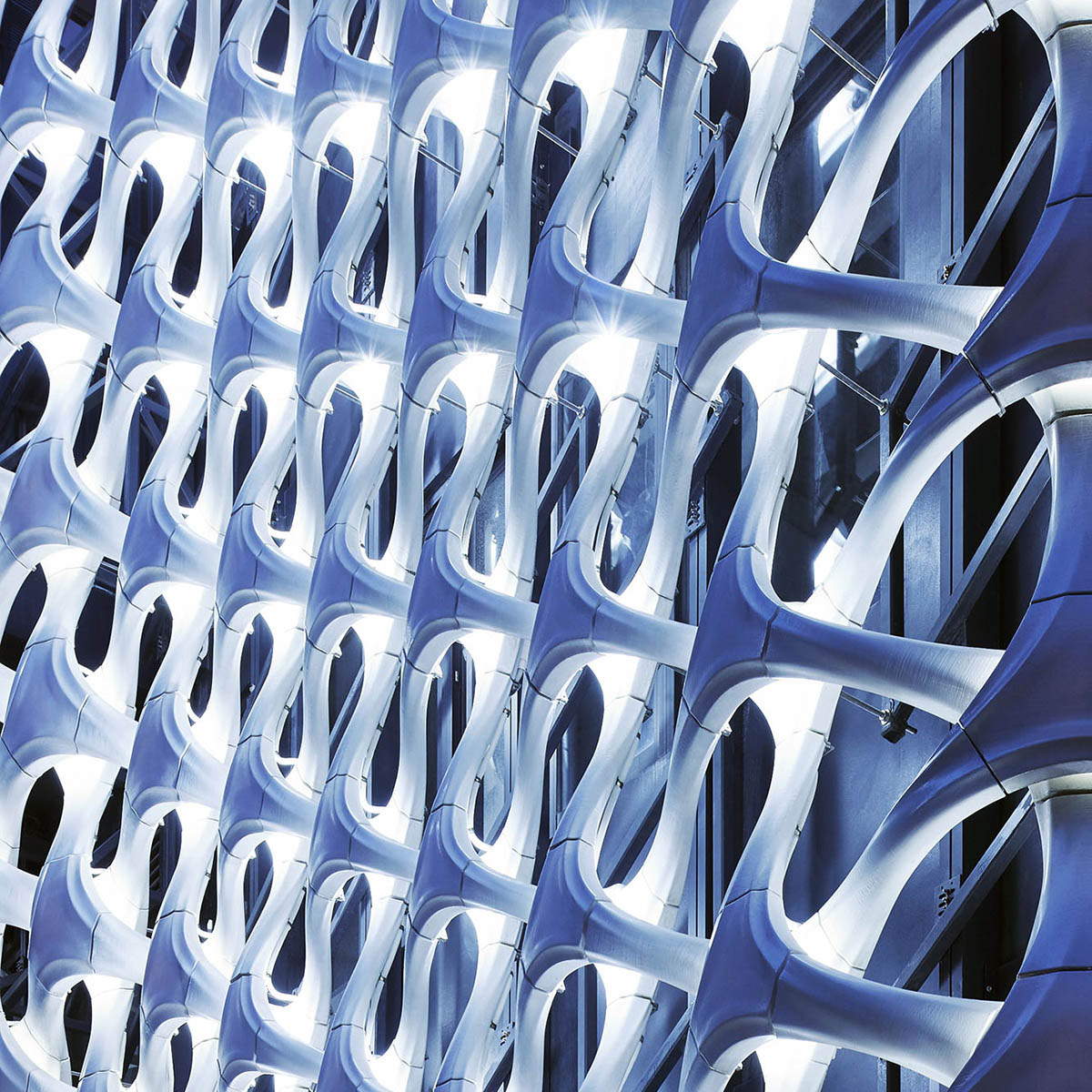

Detalhe – componentes impressos em 3D retroiluminados
Detalhe – componentes impressos em 3D retroiluminados

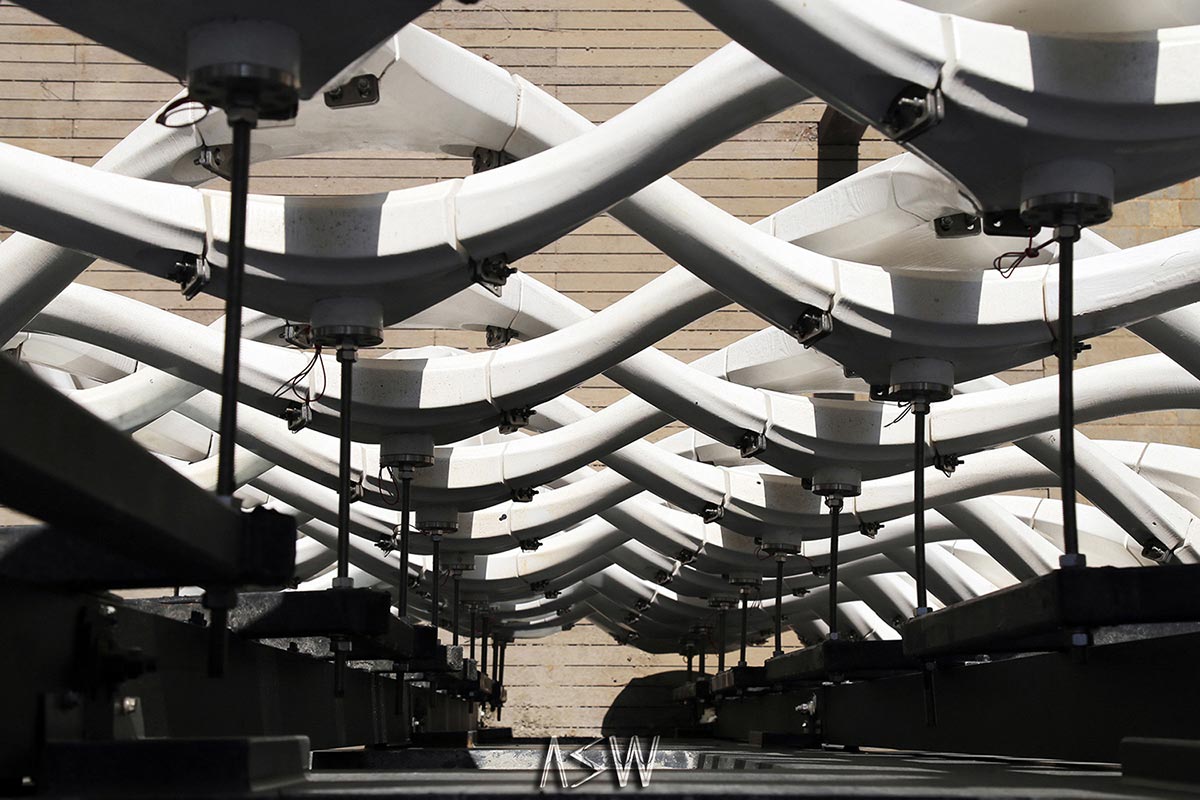

Detalhe – sistema de montantes

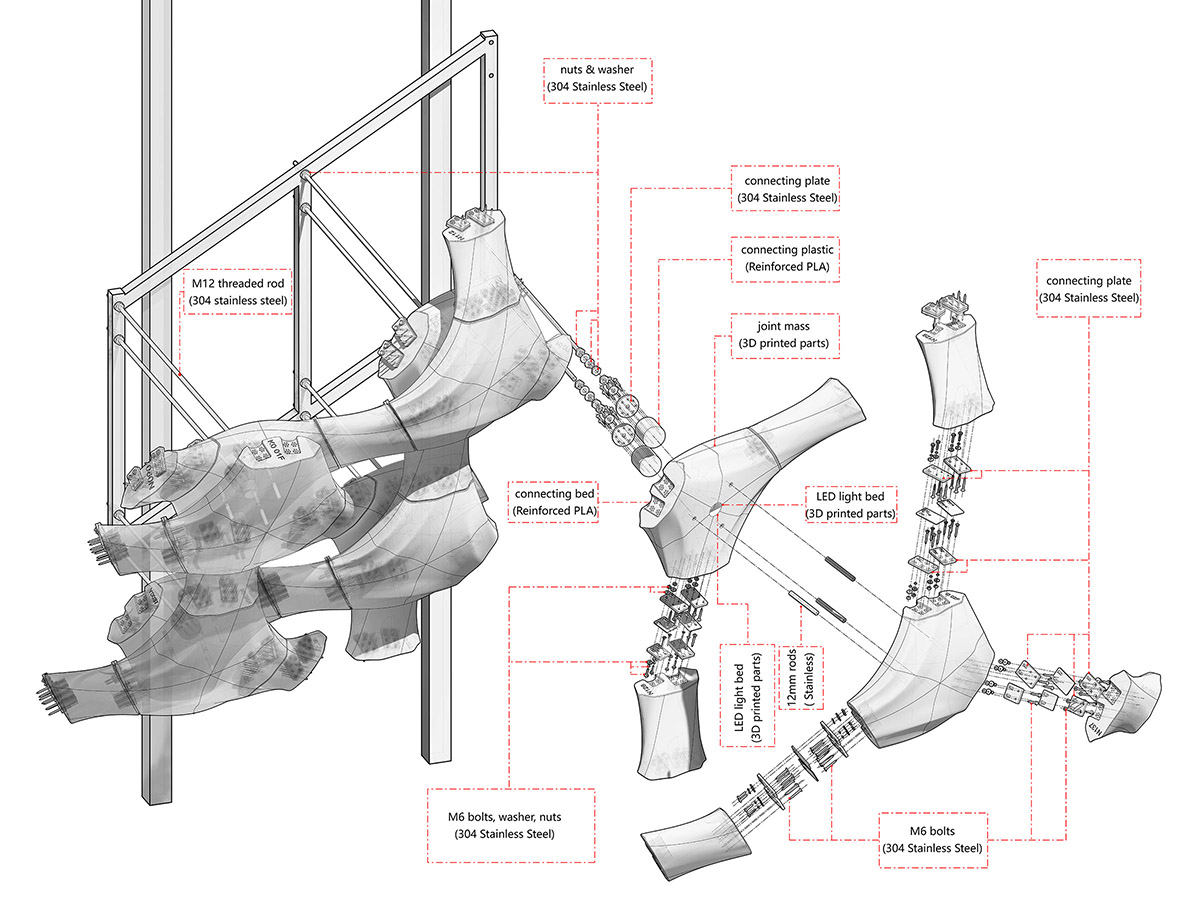

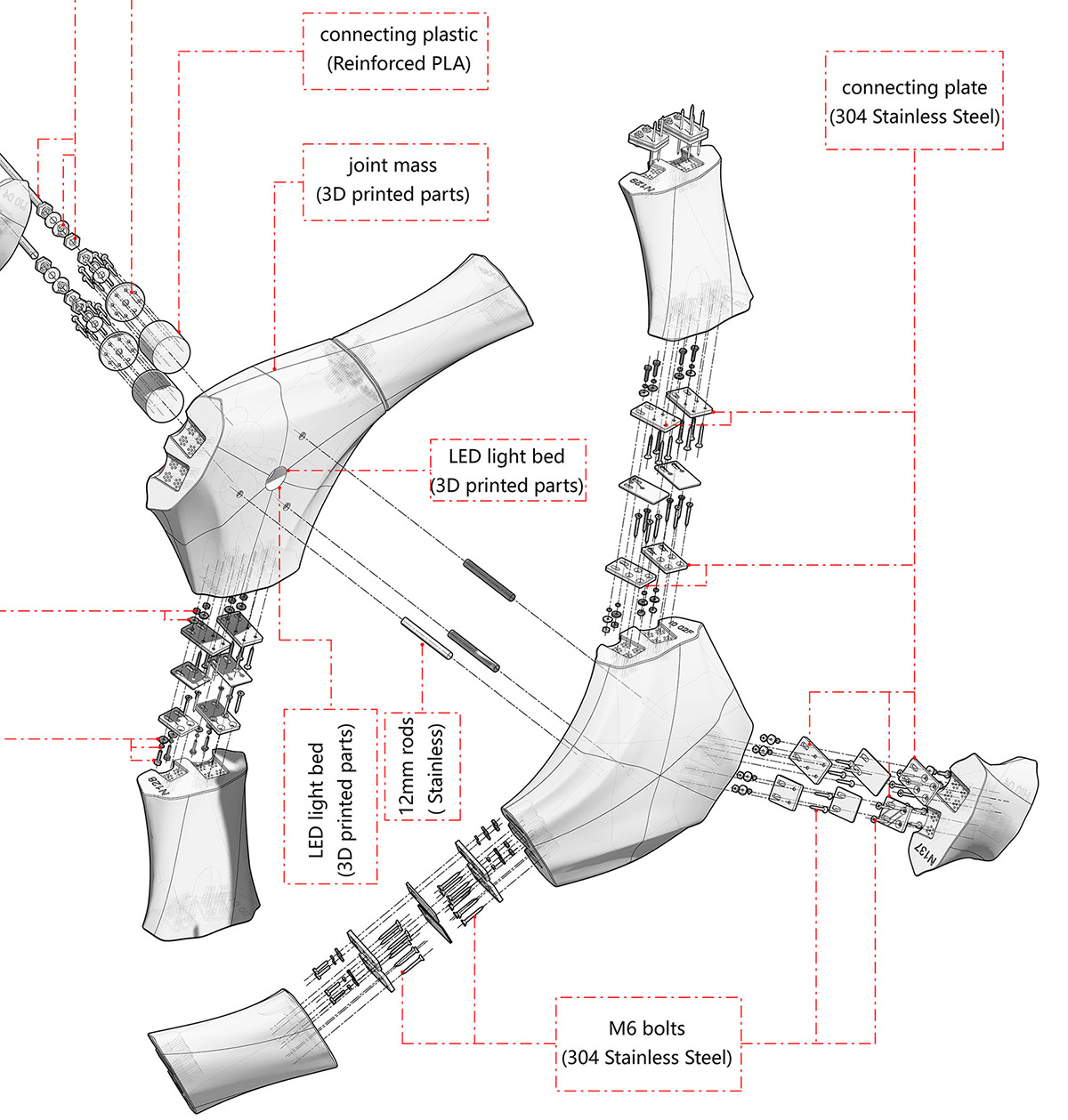

Diagrama – vista para sistema de montantes
